OE5XDO
Das Relais befindet sich in 4141 Pfarrkirchen im Mühlkreis (48°29.83′ N 13°49.50′ E) auf einer Seehöhe von 833m.

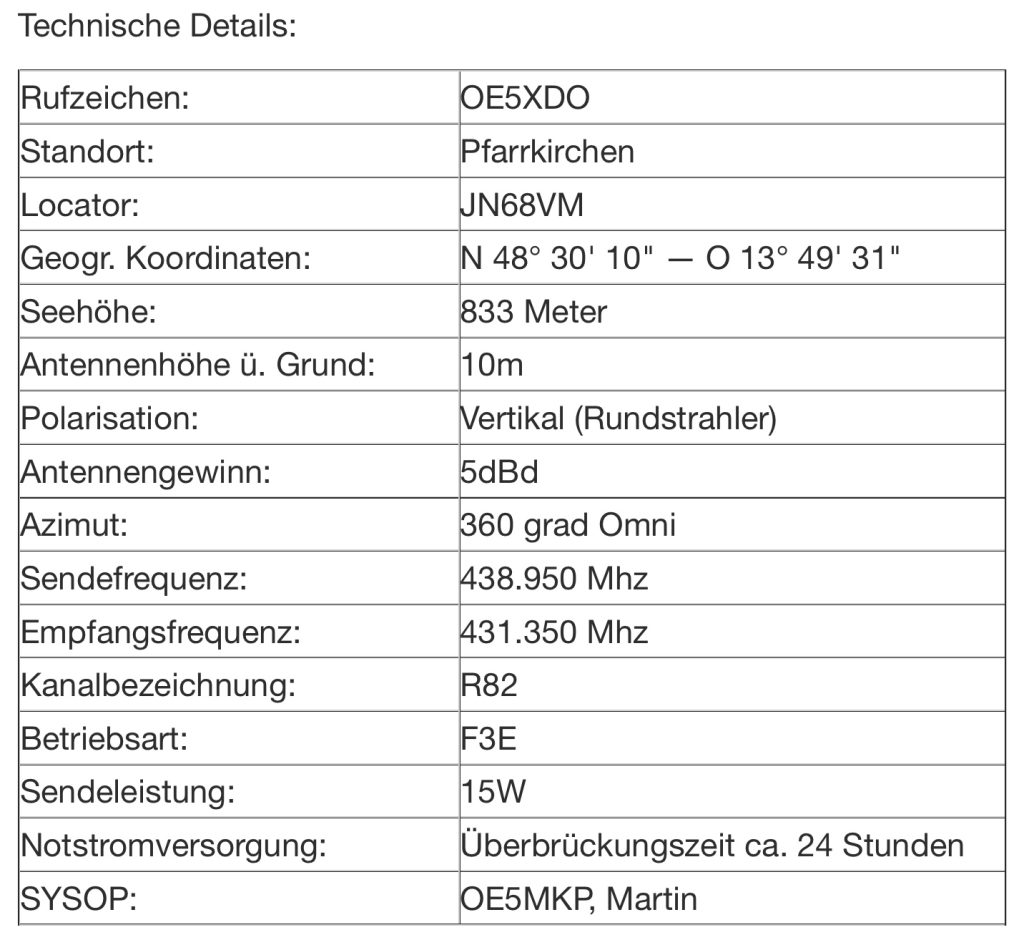

Ausstattung: | 70cm FM-Relais QRG:438,950Mhz |
Echolink Nodenummer: 389978 | |

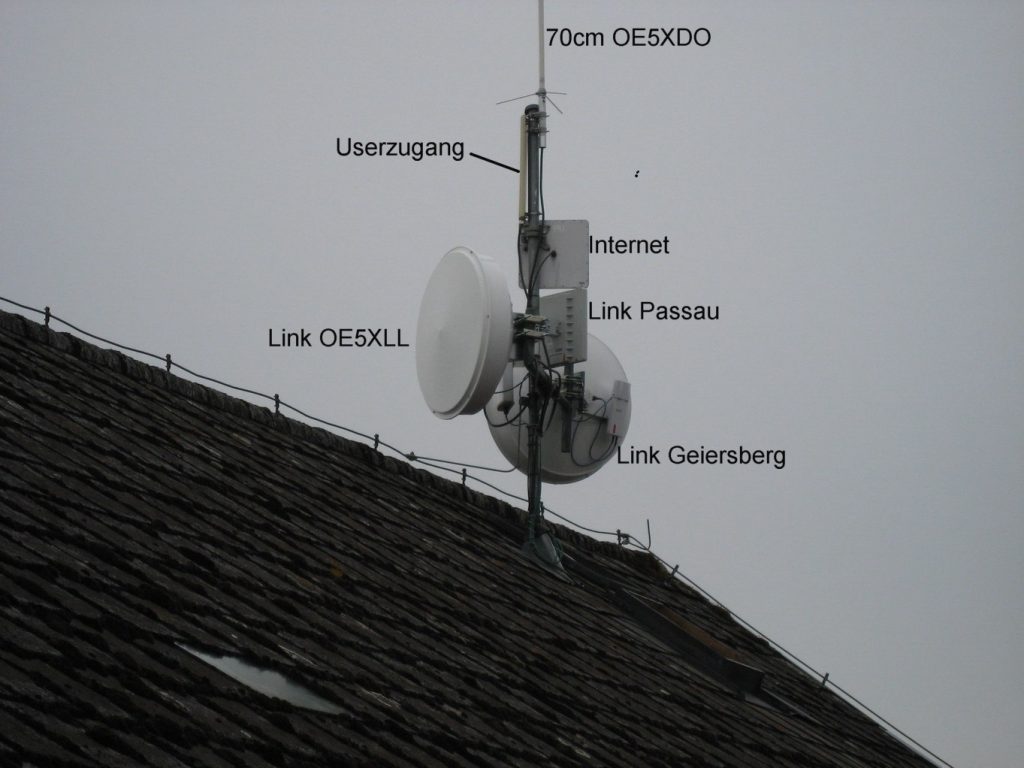

Hamnet Backbone und Userzugang |
Notstromversorgung mit einer maximalen Überbrückungszeit von ca. 24h
Auftasten des RELAIS
Auftasten des Relais Zum Auftasten des Relais ist ein Trägersignal von mindestens 1 Sekunde Länge notwendig. Die Senderabfallzeit beträgt ca. 10 Sekunden. Nach Abfallen des Senders kann das Relais innerhalb von 30 Sekunden nachgetastet werden, d.h innerhalb dieser Zeit ist zum Öffnen des Relais auch bei aktiviertem Ruftonauswerter kein Rufton notwendig. Nach Ablauf dieser Zeit kehrt das Relais in den stand-by Modus zurück, und muss dann neu aufgetastet werden. Dabei erfolgt die CW-Ausgabe "SK"
Subaudioton (CTCSS)
Auf der Ausgabefrequenz des Umsetzers wird permanent ein Subaudioton mit ausgesendet. Die Frequenz beträgt 123Hz. Die Empfängerrauschsperre des Relaisbenützers kann dadurch gezielt gesteuert werden. Diese Funktionalität ist hilfreich zum Ausblenden von lokalen Störungen auf der Ausgabefrequenz. Voraussetzung dafür ist, dass das Gerät Subaudiotöne (CTCSS) decodieren kann. Im Falle von unerwünschten Überreichweiten oder Störungen auf der Eingabefrequenz kann durch den Sysop ein optionaler CTCSS Auswerter (123Hz) aktiviert werden. Um in diesem Falle über den Repeater arbeiten zu können muss der user einen 123Hz Subaudioton mit aussenden. Eine Sprachausgabe informiert den user ob der optionale CTCSS Auswerter aktiviert ist.
Zu jeder „vollen“ Stunde kommt eine Sprachausgabe mit Rufzeichen und sonstiger Informationen. Sprechzeitbegrenzung Die maximale Sprechzeit beträgt 5 Minuten. Nach Ablauf dieser Zeit kehrt das Relais in den stand-by Modus zurück, und muss dann neu aufgetastet werden. Echolink Das Relais ist „hardwired“ an das Echlinksystem angebunden. Eigene node-number von OE5XDO: 389978 Um die Funktion Echolink zu aktivieren muss zuerst der DTMF-Befehl: 2# eingegeben werden. Nach erfolgreicher Aktivierung erfolgt die Meldung „activating module echolink“ Anschließend kann die gewünschte Gegenstation durch Eingabe der entsprechenden „node-number“ connected werden. Mit DTMF # wird die Verbindung wieder beendet.
Beispiel: Verbund mit OE8XKQ Gerlitzen (node number 921900)
- DTMF Eingabe: 2# -> aktivieren von Echolink
- DTMF Eingabe: 921900 -> stellt Verbindung mit OE8XKQ her (Gerlitze)
- QSO führen
- DTMF Eingabe: # -> QSO beenden
Papagei (parrot)
Um die Funktion „Papagei“ zu aktivieren, muss zuerst der DTMF-Befehl: 1# eingegeben werden. Nach erfolgreicher Aktivierung erfolgt die Meldung „activating module parrot“ Anschließend werden sämtliche NF-Signale vom Empfänger gespeichert, und nach Loslassen der PTT-Taste zeitversetzt wieder ausgegeben.
(Diese Funktion kann helfen beim Beurteilen des eigenen ausgesendeten Signals) Mit DTMF # wird die Funktion wieder beendet
HD WEBCAM
Wir, von ADL517 waren von den Foto Webcams so begeistert, dass darauf hin OE5MAO die Initiative Ergriff und sich für den Einbau einer hochauflösenden Kamera entschied (in Anlehnung nach der tollen Anleitung von http://www.foto-webcam.eu/wiki/).

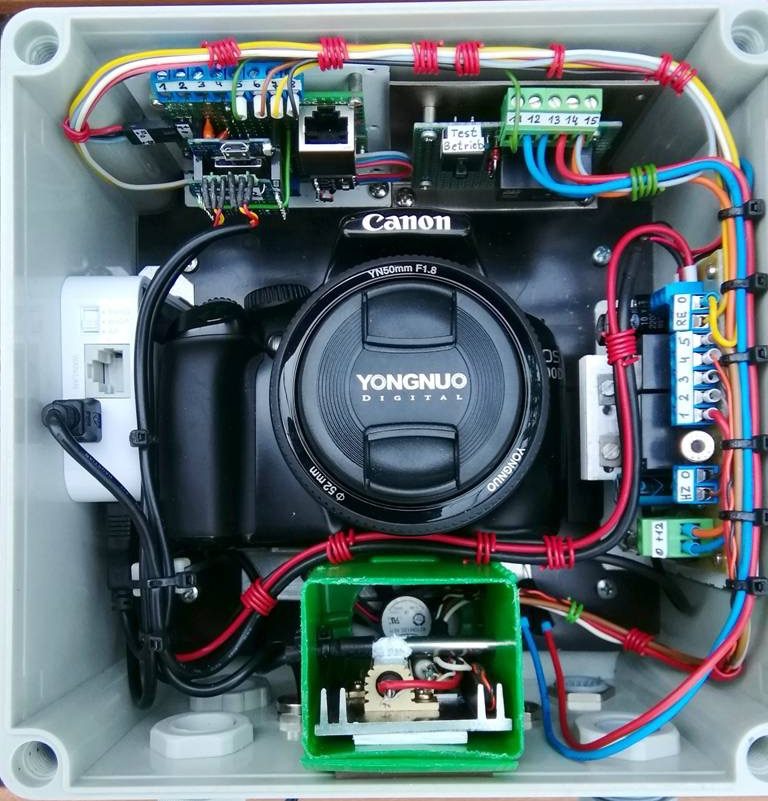

Dies setzte eine geeignete Kamera voraus, welche OE5MAO nach langem Stöbern im Internet um einen guten Preis fand. Nachdem ein passendes Gehäuse gefunden wurde und der Router zum Ansteuern provisorisch konfiguriert und angeschlossen war, kam OE5JNL Karl ins Spiel. Unser Elektronikspezialist entwarf ein Layout für die Steuerplatine, lötete die benötigten Bauteile auf und platzierte alle benötigten Komponenten unter der Herausforderung in dem kleinen Gehäuse alles unterzubringen. Er baute die Kamera modular auf, um für etwaige spätere Erweiterungen ein leichtes Arbeiten zu ermöglichen.
Nach den abgeschlossenen Hardwarearbeiten, musste die Software noch auf Spur gebracht werden. OE5PMM Martin konfigurierte den Router für die Kamerasteuerung und den Wemos D1 Mini zur Temperatur und Spannungsmessung in- und außerhalb der Kamera.
